ELファイバー

ELファイバーは無機EL発光素材を円筒状に形成した
360度のラインで光る柔軟なチューブ状の発光素材です。
ネオンサインのように、ライン発光で表現するサインを手軽に製作することが出来ます。

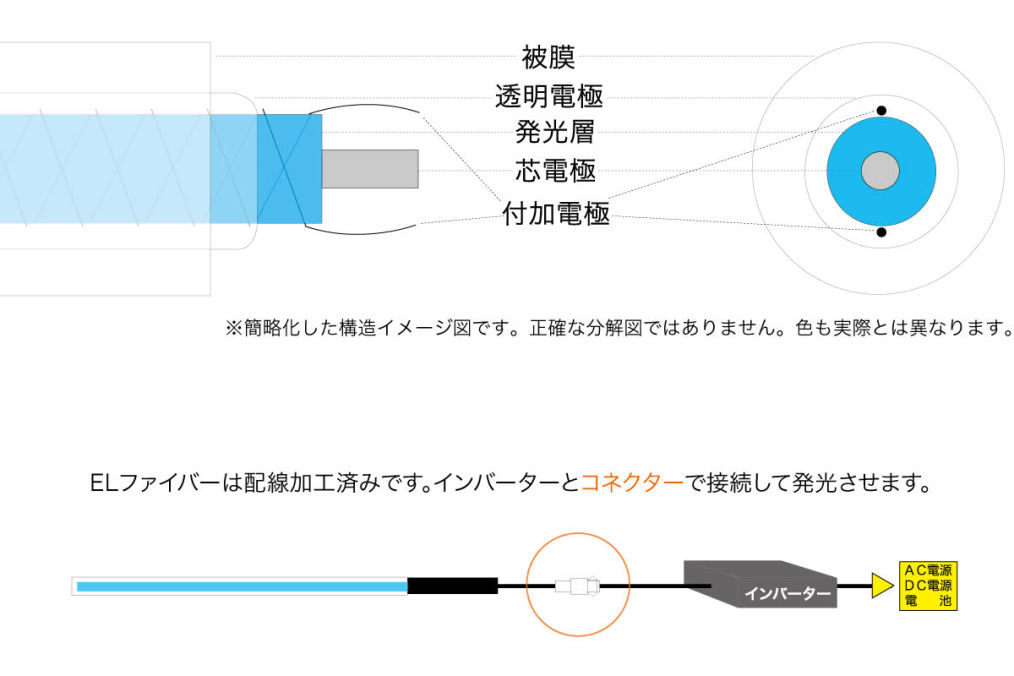

ELファイバーの構造

構造

ELファイバー構造の簡単なイメージ図です。※最新の構造イメージ図では無い場合があります。
ELファイバーは単体では光りません。専用の発光装置「インバーター」が必要です。インバーターの対応電源は種類によって異なります。
※ELファイバーは配線加工済みで、インバーターに繋げるコネクターも付いています。ELファイバーをカットして使用することは可能ですが、その場合は配線加工が必要になります。

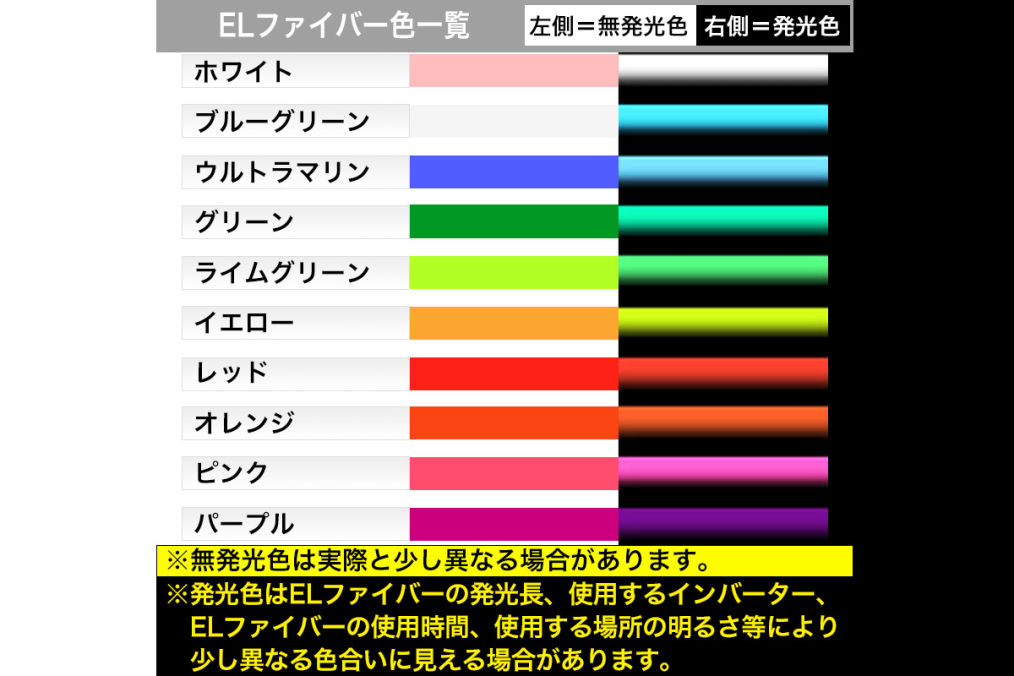

ELファイバーの色

発光色

ELファイバーには発光色の種類があり、カラー発光させることが出来ます。各色、左が無発光色で、右が暗所での発光色となります。
※ELファイバーの発光長と使用するインバーター、使用環境により少し色合いが実際と異なる場合があります。発光色はELファイバーの径によって限定されます。

ELファイバー

ELファイバーの径

ELファイバーは径(直径)の種類があります。

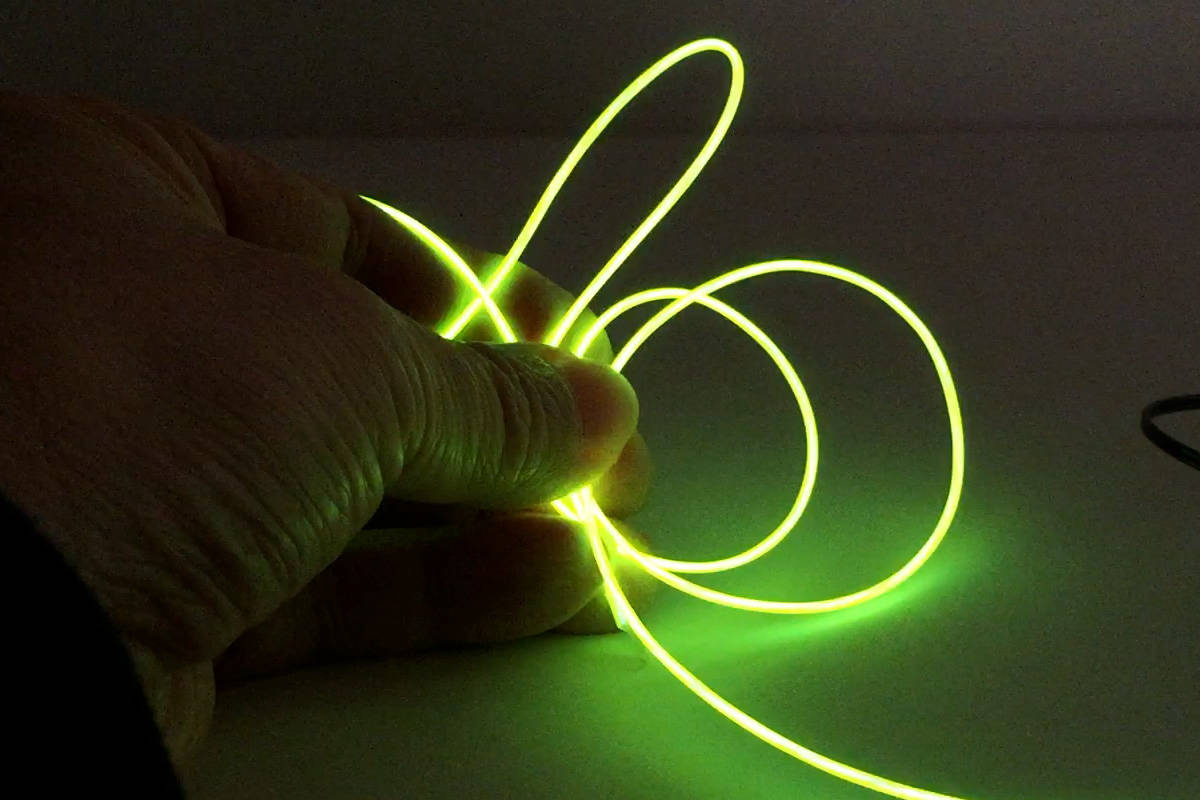

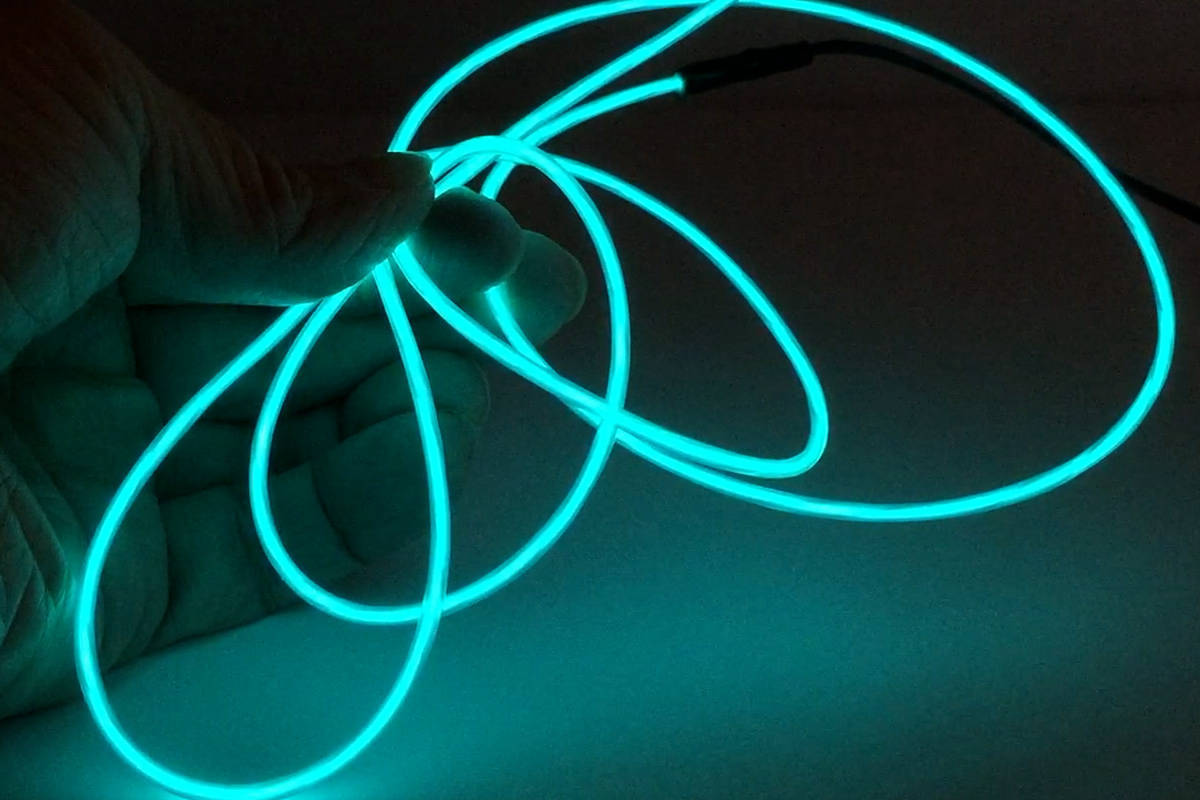

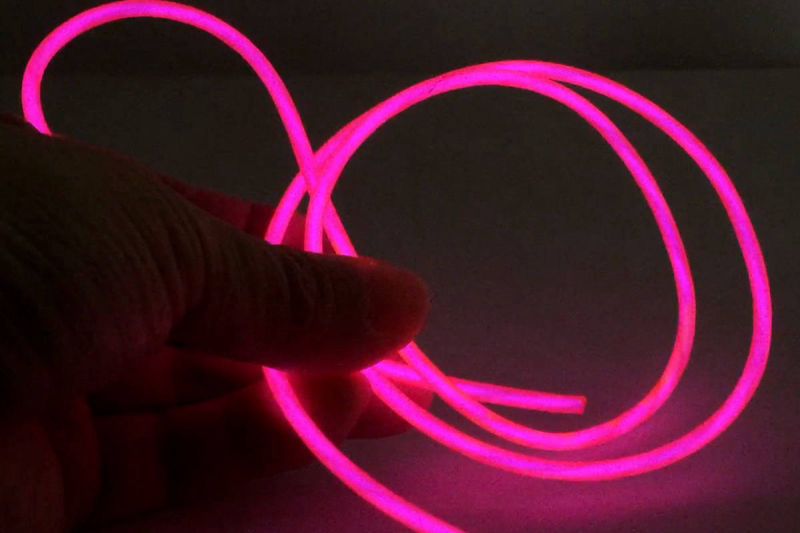

写真は内側から、1.2径、2.3径、3.2径、5径、となります。※発光色は同一ではありません。

ELファイバーの特徴

ELファイバーは、ネオンサインのようなラインで光る文字や絵を簡単に作ることが出来る発光素材です。

手で曲げることが出来る柔軟な素材ですので、ご自身で手軽に形を作ることが出来ます。

ELファイバーは多彩なラインの光りを作ることが出来ますので、パフォーマンスの衣装に縫い付けて光りを表現することが出来ます。ELファイバーの長さによって、携帯出来る発光装置インバーターも使用出来ます。点滅発光で光りを表現することも可能です。

暗所での光る安全サインとしても、ELファイバーは使用することが出来ます。強すぎる光では無く、柔らかな発光です。

※ELファイバーは手で曲げただけでは状態を保つことが出来ませんので、文字や絵の形を作る場合は、形を保つためにアルミ線等をベースとして使用したり、接着して固定する必要があります。詳しくは「ELファイバーの形成」をご覧ください。

※各写真はクリック拡大します。

ELファイバー説明動画

テープ付きELファイバー

ELファイバー(2.3径)には、端にテープが付いたタイプのELファイバーがあります。テープ部分で接着が出来ますので、ELファイバーを固定して使用する場合に適しています。動画をご参照ください。※画質は1080pHDに設定してご覧ください。合成音声入りですが字幕が入っていますので、音声無しをご希望の場合は音量をOFFにしてください。

ELファイバー2.3径の主なデータ

※最新のデータでは無い場合があります。

  • 主な仕様 - 動作電圧=130AC V rms、動作周波数=50~10,000Hz、消費電力=0.08W/mtr(30V、800Hz時)、動作温度=-20度~+50度、保存温度=-20度~+50度。
  • 寿命 - ELファイバーは徐々に輝度が落ちて光らなくなります。使用するインバーター、使用環境により異なりますが、常温での使用の場合、点灯状態で2,500~3,000時間が寿命の目安となります。点滅のみの使用時は約2倍です。インバーターは引き続き使用出来ますので、ELファイバーの交換が必要となります。
  • 長所 - 曲げる(※最小曲率はファイバー径によって異なりますのでオンラインショップの商品をご確認ください)、巻き付ける、貼る、などの加工が出来て発熱がほとんど無く、360度の光のラインが作れます。一度形成しても再度作り替えることが可能。色の種類がありますので、多彩なカラー発光が可能です。
  • 短所 - LEDと比べて輝度が低い。湿気と紫外線に弱い。

ご購入

ELファイバー、ELファイバー用インバーター、配線用品などはオンラインショップで販売しています。
無機EL製品、無機ELを使用した光りの演出など、ご相談、御見積もりご依頼も承っています。

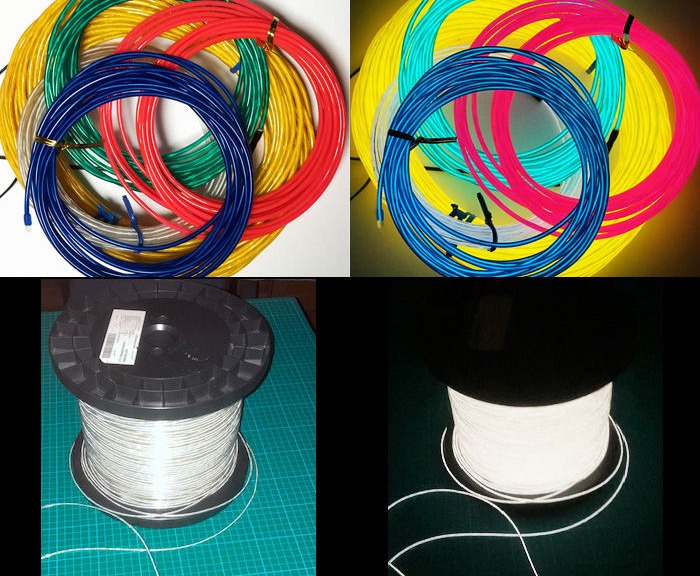

ELファイバーのオーダーカット

ELファイバーのオーダー加工

弊社はロール状でファイバーを在庫しています。
ご希望の色、長さをお教えいただければショップでのご購入組み合わせのご提案やご希望の長さで加工した場合の価格等ご連絡いたします。
なお、ELファイバーをご指定の長さにカットした販売も行っています。1本より、御見積もりいたします。
お問い合わせ/ご依頼のページをご覧ください。
